AnEV akun kuparikiskoon kriittinen sähköinen liitäntä, joka vaikuttaa virran jakautumiseen, lämpötilan nousuun, pakkaustehokkuuteen ja akun pitkäaikaiseen luotettavuuteen. Tässä oppaassa kerrotaan, kuinka valita kuparimateriaalit, määrittää johtimien mitat, arvioida jäykkiä ja joustavia virtakiskoja, hallita liitäntäresistanssia, määrittää pinnoitus ja eristys sekä välttää yleiset valmistusongelmat. Se tarjoaa myös käytännöllisen hankinnan tarkistuslistan, joka auttaa insinöörejä ja hankintatiimejä kehittämään mukautettuja virtakiskoja, jotka täyttävät heidän sähköiset, mekaaniset ja tuotantovaatimukset.
1. Mikä on EV-akun kuparikisko?

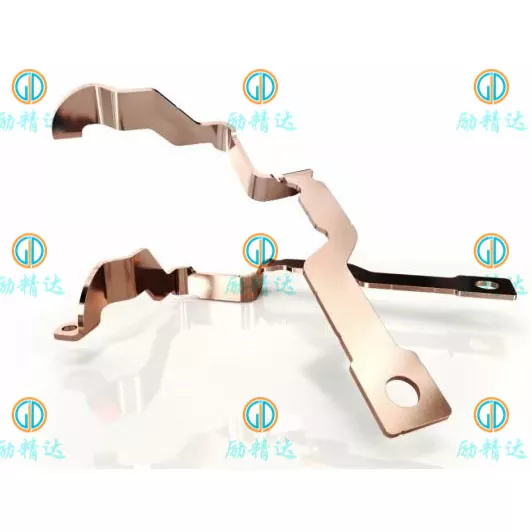

AnEV akun kuparikiskoon johtava metallikomponentti, joka on suunniteltu siirtämään sähköenergiaa akkukennojen, moduulien, kontaktorien, sulakkeiden, virta-anturien ja muiden komponenttien välillä sähköajoneuvon suurjännitejärjestelmässä. Akun arkkitehtuurista riippuen kiskot voivat olla litteitä liuskoja, muotoiltuja levyjä, laminoituja joustavia johtimia tai erikoismuotoiltuja kokoonpanoja, jotka on valmistettu tarkkojen mittavaatimusten mukaan.
Toisin kuin perinteinen johdotus, virtakisko voi tarjota kompaktin, toistettavan virtapolun, jossa on määritellyt kosketuspinnat ja asennusasennot. Tämä tekee siitä erityisen hyödyllisen akuissa, joissa tilaa on rajoitetusti ja sähköliitäntöjen on pysyttävä vakaina tärinän ja lämpötilan vaihteluissa.
Tyypillinen sähköauton akkujärjestelmä voi sisältää useita virtakiskotasoja:
- Solujen väliset liitännät:Yhdistä yksittäiset solut tai soluryhmät moduulin sisällä.
- Moduulien liitännät:Siirrä virtaa akkumoduulien välillä ja tue vaadittua sarja- tai rinnakkaiskokoonpanoa.
- Pakkaustason virtakiskot:Liitä moduulit suurjännitejakelukomponentteihin, mukaan lukien kontaktorit, sulakkeet ja lähtöliittimet.
- Tehoelektroniikan liitännät:Yhdistä akkujärjestelmät inverttereihin, DC-jakelukokoonpanoihin tai muihin suurvirtalaitteisiin.
Tarkka suunnittelu riippuu kennomuodosta, järjestelmän jännitteestä, virtaprofiilista, liitäntätavasta, käytettävissä olevasta asennustilasta ja turvallisuusvaatimuksista. Onnistunut virtakisko on siis enemmän kuin pala kuparia: se on suunniteltu komponentti, jonka on toimittava osana täydellistä sähköistä ja mekaanista kokoonpanoa.
2. Miksi kuparilla on väliä sähköautojen akkujärjestelmissä?
Kuparia käytetään laajalti suurvirtaakkujen liitäntöihin, koska siinä yhdistyvät korkea sähkönjohtavuus, hyvä lämmönjohtavuus, muovattavuus ja yhteensopivuus monien vakiintuneiden valmistus- ja pintakäsittelyprosessien kanssa.
Nämä ominaisuudet auttavat insinöörejä kehittämään kompakteja virtareittejä samalla kun ne hallitsevat sähköhäviöitä ja tukevat luotettavia yhteyksiä. Kupari ei kuitenkaan yksin takaa hyvää suorituskykyä. Myös mitat, liitokset, jäähdytysolosuhteet, eristys ja valmistuslaatu on otettava huomioon.
Pienempi sähkövastus
Sähkövastus tuottaa lämpöä, kun virta kulkee johtimen läpi. Oikein mitoitettu kuparikisko voi rajoittaa resistiivisiä häviöitä ja jännitehäviöitä, mikä auttaa säilyttämään tehonsiirron tehokkuuden. Hyöty on erityisen tärkeä suurvirtaakkujärjestelmissä, joissa pienikin resistanssin lisäys voi tuottaa mielekkään määrän lämpöä.
Kompakti sähköpakkaus
Akkupakkauksissa on oltava kennot, jäähdytyskomponentit, rakennetuet, anturit, suojalaitteet ja eristeet rajoitetun kotelon sisällä. Kuparin korkean johtavuuden ansiosta suunnittelijat voivat arvioida suhteellisen pienikokoisia johtimien poikkileikkauksia samalla, kun ne täyttävät vaaditut sähkö- ja lämpörajat.
Mukautuva valmistus
Kuparilevyjä, -nauhoja ja -tankoja voidaan leikata, meistaa, lävistää, taivuttaa, työstää ja pinnoittaa komponenttien suunnittelun mukaan. Sovelluksesta ja valmistuskyvystä riippuen nämä prosessit voivat tuottaa räätälöityjä reikäkuvioita, muotoiltuja liittimiä, asennusominaisuuksia ja monimutkaisia kolmiulotteisia muotoja.
Mahdollisesti parannettu kokoonpanon johdonmukaisuus
Hyvin suunniteltu mukautettu virtakisko tarjoaa toistettavat liitäntäpaikat ja asennusgeometrian. Tämä voi yksinkertaistaa automatisoitua tai puoliautomaattista kokoonpanoa, vähentää asennuksen säätöjä ja parantaa tuotannon johdonmukaisuutta.
3. Mikä virtakiskorakenne sopii sovellukseesi?
Oikean rakenteen valinta on tärkeä varhainen päätös, koska se vaikuttaa asennustilaan, joustavuuteen, tärinän sietokykyyn, valmistusmenetelmiin ja projektin kokonaiskustannuksiin. Yleisimmät vaihtoehdot ovat jäykät kuparikiskot, laminoidut joustavat kiskot ja punotut kupariliitokset.
| Kiskon tyyppi | Tyypillinen sovellus | Tärkeimmät edut | Tärkeimmät huomiot |
|---|---|---|---|
| Jäykkä kuparivirtakisko | Kiinteät moduuliliitännät ja suurjännitejakelu | Vakaa geometria, kompakti reititys, toistettava asennus | Rajoitettu liikkuvuus; taivutustarkkuus ja asennustoleranssit ovat tärkeitä |
| Laminoitu joustava virtakisko | Kompaktit akkumoduulit ja liitännät, joihin lämpöliike vaikuttaa | Joustavat liitosalueet ja matalaprofiiliset pakkaukset | Kerrosrakenne, liitosliitos ja taivutusaluesuunnittelu vaativat ohjausta |
| Punottu kupariliitin | Liitännät, jotka vaativat suurempaa liikettä tai tärinää | Suuri joustavuus ja mukautuva reititys | Liitosliitos, paljas johtimen suojaus ja asennustila |
| Muokattu virtakisko | Rajoitetut tilat ja monimutkaiset komponenttiasettelut | Kokoonpano- ja liitoskohtiin räätälöity geometria | Työkalu, takajousi, mittatoleranssit ja tarkastuspääsy |
Milloin jäykkä virtakisko on sopiva?
Jäykkä rakenne sopii, kun liittimet pysyvät kiinteissä asennoissa ja asennusrakenne antaa riittävän tuen. Se voi olla erityisen käytännöllinen pakkaustason virranjakelussa, sulakeliitännöissä ja kompakteissa sähkökokoonpanoissa, joissa tasainen geometria on tärkeää.
Milloin joustavaa virtakiskoa kannattaa harkita?
Joustava rakenne voi olla parempi, kun liitännässä on otettava huomioon lämpölaajeneminen, valmistustoleranssit tai suhteellinen liike komponenttien välillä. Laminoidut kuparikiskot voivat yhdistää suurvirtakapasiteetin kontrolloidun joustavan alueen kanssa, vaikka päätealueet ja eristyssiirtymät vaativat silti huolellista suunnittelua.
Ennen kuin valitset jommankumman rakenteen, arvioi koko asennuskuori, liikevaatimukset, kokoonpanojärjestys, huoltoon pääsy ja sähkökuorma. CAD-malliin sopivaa mallia voi silti olla vaikea asentaa, jos työkaluihin pääsyä, kiinnikkeiden välystä tai tuotantotoleransseja ei ole huomioitu.
4. Miten kuparimateriaalit tulisi valita?
Materiaalivalinta vaikuttaa johtavuuteen, muovauskäyttäytymiseen, liitosyhteensopivuuteen, pintakäsittelyyn ja hintaan. Sopiva laatu riippuu valmistusprosessista ja käyttöympäristöstä eikä pelkästään kuparin puhtaudesta.
| Materiaalivaihtoehto | Yleiset ominaisuudet | Mahdollinen sovellus | Valintanäkökohdat |
|---|---|---|---|
| C11000 / ETP kupari | Korkea sähkönjohtavuus ja hyvä yleismuovattavuus | Paljon jäykkiä virtakiskoja ja pultattuja sähköliitäntöjä | Vahvista arvosana, luonne, muovausvaatimukset ja liitosprosessi |
| C10200 / hapeton kupari | Korkea johtavuus alhaisella happipitoisuudella | Sovellukset, joissa on tietyt materiaalin puhtaus- tai liitosvaatimukset | Arvioi todellinen hitsaus-, juotos- ja lämpöprosessi |
| T2 kupari | Yhteinen kuparinimitys asiaankuuluvissa toimitusketjuissa | Räätälöidyt kuparinauhat, -levyt ja valmistetut virtakiskot | Vahvista sovellettavat materiaalistandardit ja vastaavat laatuvaatimukset |
| Kupariseos | Ominaisuudet vaihtelevat seoksen mukaan; jotkin lajit tarjoavat lisää lujuutta | Erikoiskoskettimet tai sovellukset, joissa on mekaanisia lisävaatimuksia | Johtavuus voi olla alhaisempi kuin korkean johtavuuden omaavan kuparin |
Ota huomioon temperointi- ja muovausvaatimukset
Materiaalin temperointi vaikuttaa lujuuteen, taipuisuuteen, taivutettavuuteen ja takaisinjoustoon. Paksun kuparin tiukka taivutus voi aiheuttaa pinnan halkeamia tai vääristymiä, jos materiaalin kunto ja taivutussäde eivät ole sopivia. Kun suunnittelu sisältää useita mutkia tai tiiviisti sijoitettuja reikiä, valmistuksen tarkastelu voi tunnistaa riskit ennen työkalujen tai massatuotannon aloittamista.
Yhdistä materiaali liitosmenetelmään
Pultatut, hitsatut, juotetut ja laminoidut rakenteet asettavat erilaisia vaatimuksia. Esimerkiksi kuparilaatu, joka toimii hyvin tavanomaisessa pulttiliitoksessa, ei välttämättä ole paras vaihtoehto erikoishitsausprosessiin. Toimittajan ja suunnittelijan tulee varmistaa materiaalien yhteensopivuus aiotun liitosmenetelmän kanssa ja validoida valmis liitos tarvittaessa.
Määritä kansainvälistä hankintaa varten vaadittu materiaalistandardi, laatu, lämpötila, paksuus ja sallitut vaihdot. Yleinen huomautus, kuten "korkealaatuinen kupari", ei riitä, kun sähköinen suorituskyky ja toistettava tuotanto on tarkistettava.
5. Miten virta, vastus ja lämpö vaikuttavat suunnitteluun?
Virtakapasiteetti on yksi tärkeimmistä tekijöistä sähköauton akun virtakiskosuunnittelussa. Ei kuitenkaan ole olemassa yleistä virtaluokitusta, joka soveltuisi jokaiseen tietyn leveyden ja paksuuden omaaviin kuparinauhaan. Todellinen suorituskyky riippuu johtimen geometriasta, ympäristön lämpötilasta, kotelointiolosuhteista, jäähdytyksestä, liitäntäresistanssista ja sähkökuorman kestosta.
Ymmärrä perussähkösuhteet
Tasavirtajärjestelmässä virta voidaan arvioida tehon ja jännitteen perusteella:
Johtimen vastus:R = ρL / A
Resistiivinen tehohäviö: Pmenetys= I²R
Näissä suhteissa I on virta, P on sähköteho, V on jännite, R on vastus, ρ on materiaalin ominaisvastus, L on johtimen pituus ja A on poikkileikkauspinta-ala. Yhtälöt tarjoavat lähtökohdan suunnittelulaskuille, eivät korvaa lämpöanalyysiä tai testausta.
Neliöity nykyinen termi on erityisen tärkeä. Jos virta kaksinkertaistuu resistanssin pysyessä muuttumattomana, resistiivinen tehohäviö kasvaa nelinkertaiseksi. Tämä tekee nykyisestä profiilista, käyttösuhteesta ja yhteyden laadusta kriittisiä näkökohtia.
Arvioi jatkuva ja huippuvirta erikseen
Sähköajoneuvojen akkujärjestelmissä voi esiintyä jatkuvaa purkausta, lyhyitä kiihdytyshuippuja, regeneratiivista jarrutusta ja latauskuormia. Nämä käyttöolosuhteet voivat aiheuttaa erilaisia lämpövaatimuksia. Rakenne, joka sietää lyhyen piikin, ei välttämättä sovellu samalle jatkuvasti syötettävälle virralle.
Insinöörien tulee määritellä seuraavat asiat ennen johtimien mittojen viimeistelyä:
- Järjestelmän nimellisjännite ja suurin käyttöjännite.
- Jatkuva virta, huippuvirta ja huipun kesto.
- Ympäristön lämpötila lähellä virtakiskoa ja odotettu käyttölämpötila-alue.
- Sallittu lämpötilan nousu sekä johtimessa että liitoskohdissa.
- Johtimen pituus, käytettävissä oleva poikkileikkaus ja asennussuunta.
- Jäähdytysolosuhteet, viereiset lämmönlähteet ja kotelon ilmanvaihto.
- Suurin sallittu jännitehäviö ja asiaankuuluvat suojausvaatimukset.
Älä jätä huomiotta koko lämpöpolkua
Lämpöä voi poistua virtakiskosta konvektion, säteilyn, asennuslaitteiden, kytkettyjen liittimien tai lähellä olevien rakenteiden kautta. Eristys ja tiivis kotelo voivat muuttaa lämmönpoistoa. Tämän seurauksena kaksi samankokoista kuparivirtakiskoa voivat saavuttaa eri lämpötilat eri kokoonpanoissa.
Vankka kehitysprosessi yhdistää laskennan, teknisen tarkastelun ja testauksen edustavissa olosuhteissa. Turvallisuuden kannalta kriittisissä sovelluksissa lämpötilan nousun validoinnin tulee heijastaa aiottuja materiaaleja, pintakäsittelyä, kiinnitystapaa ja asennusympäristöä.
6. Kuinka voit estää yhteyshäiriöt?
Laadukas kuparijohdin voi silti epäonnistua luotettavasti, jos sen liitännät on suunniteltu huonosti. Suurella virralla liiallinen kosketusresistanssi voi tuottaa paikallista lämpöä, nopeuttaa pinnan hajoamista, vahingoittaa lähellä olevaa eristystä tai edistää liitoksen löystymistä.
Suunnittele kosketuspinnat huolellisesti
Pulttiliitokset edellyttävät sopivaa kosketuspinta-alaa, pinnan tasaisuutta, kiinnikkeiden valintaa ja hallittua puristusvoimaa. Reiän sijainti, purseet, muodonmuutokset, kontaminaatiot ja yhteensopimattomat pintakäsittelyt voivat kaikki vaikuttaa lopulliseen rajapintaan. Asennusspesifikaatiossa tulisi määritellä asiaankuuluva pultin kiristysmomentti tai kiinnitysmenettely sen sijaan, että se jätettäisiin yksittäisen käyttäjän harkintaan.
Ohjaa hitsattuja ja laminoituja liitoksia
Joustavat laminoidut virtakiskot käyttävät usein liimattuja tai hitsattuja päätevyöhykkeitä useiden kuparikerrosten yhdistämiseen. Liitoksen tulee tarjota riittävä sähköinen jatkuvuus ja mekaaninen eheys vahingoittamatta joustavaa osaa. Varsinaiselle materiaalipinolle tulee määrittää hitsausparametrit, liittimen geometria, lämmönsyöttö ja tarkastusmenetelmät.
Suunnittele tärinää ja lämpöpyöräilyä
Sähköajoneuvot toimivat toistuvien tärinöiden ja lämpötilan muutosten alaisena. Kytkettyjen komponenttien väliset lämpölaajenemiserot voivat rasittaa virtakiskoja ja kiinnikkeitä. Joustavat osat, sopivat tuet, sopivat välykset ja pätevät liitosmenetelmät voivat auttaa sopeutumaan näihin olosuhteisiin.
| Mahdollinen ongelma | Mahdollinen seuraus | Ennaltaehkäisevä toimenpide |
|---|---|---|
| Liiallinen kosketusvastus | Paikallinen lämmitys ja lisääntynyt tehohäviö | Tarkista kosketingeometria, pinnan viimeistely ja kiinnityssäätimet |
| Väärä reiän asento | Asennusvaikeudet tai epätasainen kosketuspaine | Aseta toiminnalliset toleranssit ja tarkasta kriittiset mitat |
| Halkeilu mutkassa | Vähentynyt mekaaninen eheys tai sähköinen jatkuvuus | Vahvista materiaalin temperointi ja taivutussäde |
| Huono hitsin laatu | Epävakaa vastus tai mekaaninen erotus | Hyväksy liittymisprosessi ja määritä tarkastuskriteerit |
| Kiinnittimen löystyminen | Kosketinvastuksen muuttaminen huollon aikana | Käytä asianmukaista kiinnityssuunnittelua ja kokoonpanomenettelyä |
7. Miten pinnoitus ja eristys parantavat turvallisuutta?
Pintakäsittely ja eristys ovat toiminnallisia suunnittelupäätöksiä, eivät pelkästään kosmeettisia viimeistelyvaihtoehtoja. Ne voivat vaikuttaa kosketuskäyttäytymiseen, korroosionkestävyyteen, sähköeristykseen, kokoonpanon johdonmukaisuuteen ja huoltoturvallisuuteen.
Valitse pinnoitus kontaktiympäristöön
Tina-, nikkeli- ja hopeapinnoitusta voidaan käyttää erilaisissa kiskosovelluksissa. Tinaa pidetään yleisesti monissa sähkökontaktiliitännöissä sen kustannusten ja käytännöllisten kosketusominaisuuksien vuoksi. Nikkeli voi olla sopiva tiettyihin lämpötila- tai ympäristövaatimuksiin, kun taas hopeaa voidaan harkita silloin, kun sen sähköiset kosketusominaisuudet oikeuttavat lisäkustannukset.
Lopullisessa valinnassa on otettava huomioon liitosliitin, käyttölämpötila, kosteus, kontaminaatio, altistuminen korroosiolle, kosketuspaine ja sovellettavat tuotevaatimukset. Pinnoitteen paksuus, peitto, peitto ja tarkastuskriteerit tulee määrittää, jos ne vaikuttavat toimivuuteen.
Määritä eristys järjestelmän jännitteen mukaan
Suunnittelusta riippuen virtakiskoissa voidaan käyttää lämpökutisteputkia, polymeeriholkkeja, muovattuja kansia, epoksipinnoitteita tai muita suunniteltuja eristysjärjestelmiä. Jokaisella ratkaisulla on erilaiset vaatimukset lämpötilankestolle, dielektriselle suorituskyvylle, mekaaniselle suojaukselle ja valmistettavuudelle.
Korkeajännitekokoonpanot vaativat myös asianmukaiset ryömintä- ja välysetäisyydet. Nämä etäisyydet riippuvat sovellettavasta turvakehyksestä, käyttöjännitteestä, eristysjärjestelystä, ympäristöolosuhteista ja tuotteen rakenteesta. Vastuullisen suunnitteluinsinöörin tulisi laatia ne sen sijaan, että ne valittaisiin yleisestä palkkikaaviosta.
Eristyksen tulee myös olla yhteensopiva mutkien, kosketusikkunoiden, kiinnitysalueiden ja asennustyökalujen kanssa. Huonosti määritellyt paljaat metallialueet voivat johtaa epäjohdonmukaiseen manuaaliseen trimmaukseen, vahingossa tapahtuvaan vaurioitumiseen tai heikentyneeseen sähköiseen suojaukseen.
8. Mitkä valmistusprosessit varmistavat tasaisen laadun?
Valmistuksen laatu riippuu siitä, kuinka hyvin materiaali, työkalut, muovausjärjestys, pinnan viimeistely ja tarkastussuunnitelma toimivat yhdessä. Sopivin prosessi riippuu komponenttien geometriasta, materiaalin paksuudesta, toleranssivaatimuksista, prototyypin määrästä ja odotetusta tuotantomäärästä.
Vaihe 1: Suunnittelun ja valmistettavuuden tarkistus
Ennen tuotantoa valmistajan tulee tarkistaa piirustus, materiaalispesifikaatio, reikien paikat, taivutusgeometria, kosketusalueet, pinnoitusalueet ja eristysvaatimukset. Tämä tarkistus auttaa tunnistamaan ominaisuuksia, jotka voivat nostaa kustannuksia tai aiheuttaa laaturiskejä.
Vaihe 2: Materiaalin valmistelu ja leikkaus
Kuparilevy, -nauha tai -tanko valmistetaan hyväksyttyjen materiaalierittelyjen mukaisesti. Laserleikkaus, lävistys, leimaus, CNC-työstö tai muut sopivat menetelmät voidaan valita vaaditun geometrian ja tuotantotalouden perusteella.
Vaihe 3: Muotoilu ja mittojen ohjaus
Taivutus- ja muotoiluoperaatiot muodostavat lopullisen geometrian. Materiaalin takajousto, taivutussäde, työkalujen tarkkuus ja reiän ja taivutuksen väliset suhteet voivat vaikuttaa kokoonpanon sopivuuteen. Kriittiset mitat tulee tunnistaa ennen tarkastussuunnitelman viimeistelyä.
Vaihe 4: Liittäminen ja pinnan viimeistely
Suunnittelusta riippuen komponentti voi vaatia hitsausta, liitosliitosten liittämistä, purseenpoistoa, pinnoitusta, puhdistusta tai eristystä. Jokaisen toimenpiteen tulee olla yhteensopiva valitun kuparilaadun ja aiotun käyttöympäristön kanssa.
Vaihe 5: Tarkastus ja validointi
Sopiva laatusuunnitelma voi sisältää seuraavat tarkistukset:
- Materiaalitodistukset ja saapuvan materiaalin tarkastus.
- Paksuuden, leveyden, reikien sijainnin, taivutuskulmien ja tasaisuuden mittatarkastus.
- Silmämääräinen tarkastus halkeamien, purseiden, naarmujen ja pintavikojen varalta.
- Pinnoitteen paksuus ja peittotarkistukset määritellyissä tapauksissa.
- Sähkövastuksen tai jatkuvuuden tarkastukset.
- Saumojen lujuus, lämpötilan nousu, eristys tai ympäristötestaus, kun projekti sitä vaatii.
Kaikki komponentit eivät vaadi jokaista testiä. Tarkastussuunnitelman tulee perustua osan toimintaan, asiakkaan vaatimuksiin, sovellettaviin standardeihin ja riskien arviointiin. Jos vaaditaan autoteollisuuden tuotannon valvontaa tai muodollisia kelpoisuusasiakirjoja, näistä odotuksista tulee sopia ennen massatuotantoa.
9. Miten ostajat voivat vähentää hankintariskejä?
Hankintatiimien suurin haaste on saada suunnitteluvaatimukset täyttävä komponentti kilpailukykyiseen kokonaishintaan. Vain kuparin painoon tai ulkomittoihin perustuva tarjous saattaa jättää huomiotta olennaiset valmistus- ja validointivaatimukset.
Valmistele täydellinen tarjouspyyntö
Selkeä tarjouspyyntö auttaa valmistajaa arvioimaan suunnittelua, tunnistamaan tuotantoriskit ja tarjoamaan sopivan prosessin. Aina kun mahdollista, toimita 2D-suunnittelupiirustus ja 3D-CAD-tiedosto sekä seuraavat tiedot.
| Tarjouspyyntövaatimus | Tarjottavat tiedot | Miksi sillä on merkitystä |
|---|---|---|
| Sovellus | EV-akkupaketti, moduuli, virranjakeluyksikkö tai niihin liittyvät laitteet | Määrittää käyttöolosuhteet ja toiminnalliset vaatimukset |
| Sähköinen kuormitus | Jännite, jatkuva virta, huippuvirta, käyttösuhde | Tukee sähkö- ja lämpöarviointia |
| Materiaali | Kuparilaatu, karkaus, paksuus ja kaikki hyväksytyt vastaavat | Vaikuttaa suorituskykyyn, muovattavuuteen ja materiaalikustannuksiin |
| Mitat | 2D-piirustus, 3D-malli, toleranssit, reiät, taivutukset ja asennusliitännät | Mahdollistaa valmistettavuuden arvioinnin ja tarkan tarjouksen |
| Pintakäsittely | Pinnoitteen tyyppi, paksuus, peittävyys ja peittoalueet | Määrittää viimeistelykustannukset ja kontaktivaatimukset |
| Eristys | Materiaali-, peitto-, paksuus-, väri- ja sähkövaatimukset | Tukee turvallisuutta ja tuotannon suunnittelua |
| Määrä | Prototyyppien määrä, pilottitilaus ja ennustettu vuotuinen kysyntä | Auttaa määrittämään työkalut ja tuotantotavat |
| Laadukkaat asiakirjat | Tarkastusraportit, materiaalitodistukset, testausvaatimukset ja jäljitettävyys | Kohdistaa hyväksymiskriteerit projektin tarpeisiin |
Arvioi kokonaiskustannukset, ei vain yksikköhintaa
Ostohinta on vain yksi osa kokonaiskustannuksista. Työkalu, materiaalin käyttö, jälkikäsittely, pinnoitus, eristys, tarkastus, pakkaus, läpimenoaika ja tekniset muutokset voivat kaikki vaikuttaa projektin taloudellisuuteen.
Alhaisemman lähtöhinnan tarjoava toimittaja ei välttämättä ole edullisin valinta, jos osa vaatii toistuvia säätöjä tai tuottaa epäjohdonmukaisia kokoonpanotuloksia. Toisaalta tarpeettomat tiukat toleranssit, liiallinen pinnoituspeitto tai liian monimutkainen geometria voivat nostaa kustannuksia tarjoamatta mielekästä toiminnallista hyötyä.
Tarkista toimittajan ominaisuudet ennen tuotantoa
Kysy mahdollisilta valmistajilta, kuinka he hallitsevat materiaalin yhtenäisyyttä, kriittisiä mittoja, purseita, taivutuksia, pinnoitusta ja valmiiden osien jäljitettävyyttä. Pyydä tarvittaessa näytteitä tai tarkastuspöytäkirjoja ja sovi hyväksymiskriteerit ennen kuin sitoudut suureen tilaukseen.
Räätälöityjä metallikomponentteja kehittäville ostajille,Xiamen Lijingda Hardware Products Co., Ltd.voidaan sisällyttää toimittajan arviointiprosessiin asiaankuuluvien laitteisto- ja tarkkuusmetallituotteiden vaatimusten osalta. Ennen kuin tilaat EV-akun kuparikiskon, varmista yrityksen erityiset virtakiskovalmistusmahdollisuudet, materiaalivaihtoehdot, käytettävissä olevat liitos- ja viimeistelyprosessit, laatudokumentaatio ja kokemus aiotusta sovelluksesta.
Tehokkain hankintaprosessi kokoaa suunnittelu- ja ostotiimit yhteen varhaisessa vaiheessa. Kun sähkövaatimukset, piirustukset, tuotantomenetelmä ja hyväksymiskriteerit kohdistetaan ennen tarjousta, molemmat osapuolet voivat vähentää vältettäviä muutoksia ja parantaa siirtymistä prototyypistä tuotantoon.
10. Usein kysytyt kysymykset
1. Mikä on sähköauton akun kuparikiskon päätarkoitus?
Sen ensisijainen tarkoitus on siirtää sähkövirtaa akkukennojen, moduulien ja suurjännitekomponenttien välillä. Oikein suunniteltu virtakisko tukee pieniä sähköhäviöitä, hallittua lämpötilan nousua, kompaktia pakkausta ja luotettavia sähköliitäntöjä.
2. Miksi kuparia käytetään yleisesti alumiinin sijasta?
Kupari tarjoaa paremman sähkönjohtavuuden samalla poikkileikkausalueella, hyvän lämmönjohtavuuden ja vakiintuneet valmistusvaihtoehdot. Alumiinilla voi olla paino- ja materiaalikustannusetuja, mutta se vaatii yleensä suuremman poikkileikkauksen vertailukelpoisen sähkövastuksen saavuttamiseksi ja huolellista huomiota oksidikerroksiin ja erilaisiin metalliliitoksiin. Paras materiaali riippuu järjestelmävaatimuksista.
3. Kuinka määritän oikean kuparikiskon paksuuden?
Paksuutta ei voi valita pelkästään virrasta. Insinöörien on arvioitava virran profiili, johtimen leveys ja pituus, jäähdytysolosuhteet, kotelon lämpötila, kosketusvastus, sallittu lämpötilan nousu ja käytettävissä oleva asennustila. Laskelmien jälkeen tulee suorittaa sovelluksen mukainen validointi.
4. Soveltuvatko jäykät kuparikiskot tärinäpitoisiin ympäristöihin?
Jäykkiä virtakiskoja voidaan käyttää ajoneuvojärjestelmissä, kun asennus, tuki, välys ja liitosrakenne ottavat huomioon odotetut mekaaniset kuormat. Kun suhteellinen liike tai lämpölaajeneminen on merkittävää, laminoitu joustava kisko tai punottu liitäntä voi olla sopivampi.
5. Mikä pinnoite on paras sähköauton akun kuparikiskoon?
Ei ole universaalia parasta vaihtoehtoa. Tina, nikkeli, hopea tai pinnoittamaton pinta voi olla tarkoituksenmukaista riippuen liitosmateriaalista, käyttölämpötilasta, korroosiolle altistumisesta, kosketusvaatimuksista ja kustannustavoitteesta. Teknisissä tiedoissa tulee yksilöidä valittu viimeistely ja vaadittu paksuus tai peitto.
6. Mikä aiheuttaa kuparikiskon ylikuumenemisen?
Yleisiä syitä ovat riittämätön johtimen poikkileikkaus, liiallinen virta, riittämätön lämmönpoisto, suuri kosketusvastus, huono kiinnitys, vialliset hitsit tai sopimattomat käyttöolosuhteet. Lämpötilan mittaaminen sekä johtimen rungossa että liitäntäpisteissä voi auttaa tunnistamaan lähteen.
7. Mitä tiedostoja minun tulee lähettää virtakiskovalmistajalle tarjousta varten?
Ihannetapauksessa anna mitoitettu 2D-piirustus, STEP- tai vastaava 3D-CAD-malli, materiaali- ja pintakäsittelyvaatimukset, sähköiset käyttöolosuhteet, vuositarve ja tarkastusvaatimukset. Jos malli on vielä kehitteillä, alustava piirustus ja sovelluskuvaus voivat auttaa käynnistämään valmistettavuustarkistuksen.
8. Mitkä laatutarkastukset ovat tärkeitä mukautetulle EV-akun virtakiskolle?
Tyypillisiä tarkastuksia ovat materiaalin tarkastus, mittatarkastus, silmämääräinen tarkastus, purseen hallinta, pinnoituksen tarkastus ja sähköisen jatkuvuuden tai resistanssin testaus. Sovelluksesta riippuen voidaan vaatia myös liitoksen lujuus, lämpötilan nousu, eristys, tärinä tai ympäristötestaus.
9. Voidaanko EV-akun kuparikiskoja mukauttaa?
Kyllä. Mukautetut mallit voivat määrittää johtimien mitat, reikäkuviot, taivutuskulmat, liittimen geometrian, pinnoituksen, eristyksen ja muut toiminnalliset ominaisuudet. Toteutettavuus riippuu toimittajan todellisista laitteista, materiaalivalikoimasta, liitosmenetelmistä, työkalujen ominaisuuksista ja laadunvalvonnasta.
10. Kuinka voin alentaa mukautetun kuparikiskon kustannuksia?
Anna täydelliset tekniset tiedot, vältä tarpeettomia toleransseja, optimoi reikien ja taivutusten asettelut, valitse tilausmäärälle sopiva valmistusmenetelmä ja määritä toiminnalliset pinnoitus- ja eristysvyöhykkeet selkeästi. Kustannussäästöt eivät saa koskaan vaarantaa virtakapasiteettia, lämpörajoja, eristysturvallisuutta tai vaadittua liitoksen luotettavuutta.
Kehitä mukautettu EV-akun kuparivirtakiskoratkaisu
Luotettavat akkuliitännät alkavat oikeasta materiaalista, tarkoista mitoista, sopivasta pintakäsittelystä ja sovelluksen sähköisten ja mekaanisten vaatimusten mukaisesta valmistusprosessista.
Olitpa kehittämässä uutta akkumoduulia, parantamassa olemassa olevaa virranjakelukokoonpanoa tai hankkimassa tarkkuusmetallikomponentteja sähköajoneuvoprojektiin, varhainen viestintä voi auttaa selventämään teknisiä vaatimuksia ja vähentämään tarpeettomia tuotantotarkistuksia.
Xiamen Lijingda Hardware Products Co., Ltd.ottaa mielellään vastaan tiedusteluja asiaankuuluvista räätälöityistä laitteisto- ja metallikomponenttiprojekteista. Jaa piirustuksesi, materiaalivaatimuksesi, tavoitemääräsi ja sovellustiedot, jotta sopivat valmistusominaisuudet voidaan arvioida.
