Voivatko ruostumattomasta teräksestä tehdyt syvävedetyt kotelot korvata alumiinin lääkinnällisissä laitteissa?

Alumiini on vuosikymmenten ajan ollut lääkinnällisten laitteiden koteloiden oletusmateriaali – kevyt, helppo työstää ja kohtalaisen korroosionkestävä. Mutta nykypäivän kirurgiset työkalut, implantoitavat ohjaimet ja diagnostiset instrumentit kohtaavat kovempia vaatimuksia: toistuva autoklaavisterilointi, aggressiivinen kemiallinen puhdistus ja jatkuvasti kutistuvat muototekijät. Insinöörit kysyvät: voi ruostumatonta terästäsyvävedetyt kotelotastua sisään? Vastaus on yhä useammin kyllä. Tarkkuusleimauksen ja syvävedon edistymisen ansiosta ruostumattomasta teräksestä valmistettujen koteloiden paino vastaa tai ylittää alumiinin painon (ohuempien seinien kautta) samalla kun ne tarjoavat erinomaisen kestävyyden, EMI-suojauksen ja sterilointiyhteensopivuuden. Tässä artikkelissa tarkastellaan kompromisseja, teknisiä läpimurtoja ja sitä, miksi lääkinnällisten laitteiden valmistajat arvioivat uudelleen materiaalivalintojaan.

Missä alumiini jää lyhyeksi

Alumiini ei ole täydellinen kaikkiin lääketieteellisiin sovelluksiin. Yleisiä kipukohtia ovat:

• Korroosio autoklaavissa – Höyrysterilointi 134°C:ssa aiheuttaa pistesyöpymistä ja pinnan hapettumista, erityisesti naarmuuntuneissa eloksoiduissa kerroksissa.
• Pehmeys – Alumiini painuu helposti käsittelyn tai asennuksen aikana, mikä vaarantaa hermeettiset tiivisteet.
• Rajoitettu kierrelujuus – Ruuvaa kierrenauha ohutseinämäisiin osiin.
• EMI-haavoittuvuus – Alumiini tarjoaa kunnollisen suojauksen, mutta vähemmän kuin ruostumaton teräs suurtaajuuksisille häiriöille (kriittinen MRI-viereisille laitteille).

Alumiini pysyy kustannustehokkaana kertakäyttöisissä tai rajoitetusti uudelleenkäytettävissä laitteissa. Ruostumattomasta teräksestä valmistetut syvävedetyt kotelot ovat kuitenkin saamassa jalansijaa uudelleenkäytettävien kirurgisten instrumenttien ja pitkäikäisten implantoitavien ohjainlaitteiden osalta.

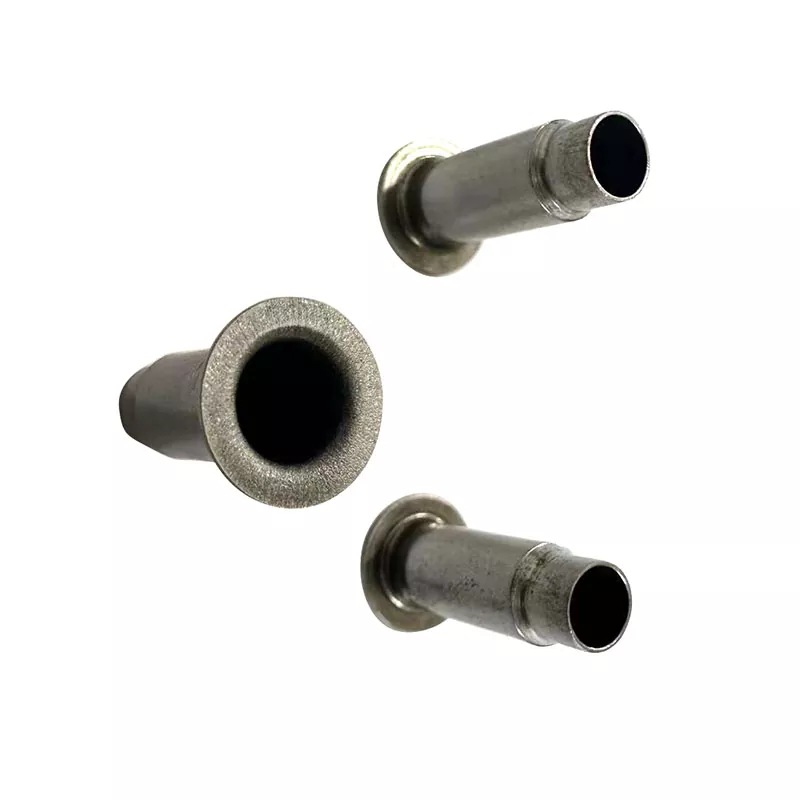

Miksi ruostumattomasta teräksestä tehdyt syvävedetyt kotelot toimivat nyt

Syväveto on metallilevyn muovausprosessi, jossa litteä aihio vedetään säteittäisesti muotinonteloon saumattomien kuppimaisten muotojen luomiseksi. Historiallisesti ruostumatonta terästä (etenkin 304 ja 316L) oli vaikea syvävetää työkarkaisun ja takaisinjouston vuoksi. Nykyaikaisia ​​ratkaisuja ovat mm.

• Monivaiheiset syvävetopuristimet – Jopa 10 asemaa muodostaa metallin vähitellen repeytymättä.
• Välihehkutus – Laser- tai tyhjiöhehkutus palauttaa sitkeyden vaiheiden välillä.
• Korkeapaineiset voiteluaineet – kehitetty erityisesti lääketieteelliseen puhtauteen.

Johtava valmistaja, Xiamen Lijingda Precision Stamping Co., Ltd. (perustettu 2004), on hallinnut nämä tekniikat. Heidän 25 tarkkuuspuristimensa (25–500 tonnia) ja japanilaisilla hitaalla langanleikkauskoneella tuottavatsyvävedetyt kotelotniinkin alhaisilla seinämäpaksuuksilla kuin 0,3 mm – saadaan aikaan ruostumattomasta teräksestä valmistetut kotelot, jotka ovat vain 15–20 % raskaampia kuin vastaavat alumiinimallit, mutta silti kolminkertainen myötöraja.

Parametrien vertailu – ruostumaton teräs vs. alumiini syvävedetyt kotelot

Missä ruostumattomasta teräksestä tehdyt syvävedetyt kotelot ovat erinomaiset lääketieteellisessä käytössä

1. Uudelleen käytettävät kirurgiset työkalut

Käsikappaleet sähkökirurgiaan, endoskoopit ja moottorikäyttöiset luuporat. Kotelon on kestettävä satoja höyrysyklejä ilman korroosiota tai tiivisteen rikkoutumista. Ruostumaton terässyvävedetyt kotelotluo saumattomia, rakottomia pintoja, jotka eivät vangitse bakteereja.

2. Istutettavat laiteohjaimet

Potilaat kantavat mukanaan ulkoisia tahdistimen tai neurostimulaattoreiden ohjaimia vuosia. Alumiinilaitteen pudottaminen voi lommotella sitä ja rikkoa sisäiset piirilevykiinnikkeet. Ruostumattomasta teräksestä valmistetut kotelot vaimentavat iskuja ilman pysyviä muodonmuutoksia.

3. MRI-yhteensopivat laitteet

Vaikka molemmat ovat ei-magneettisia (304/316L ovat austeniittisia), ruostumaton teräs tarjoaa paremman suojan RF-häiriöitä vastaan, mikä vähentää artefakteja MRI-kuvissa.

4. Kannettavat diagnostiikkalaitteet

Kädessä pidettävät verianalysaattorit ja ultraäänianturit. Korkeampi kolhujen vastus tarkoittaa kenttävarmaa toimintaa myös vahingossa tapahtuneiden pudotuksen jälkeen.

Painovastauksen voittaminen – kuinka tarkka syväpiirtäminen auttaa

Tärkein argumentti ruostumatonta terästä vastaansyvävedetyt koteloton ollut painoa. Kiinteä ruostumattomasta teräksestä valmistettu laatikko on painava. Mutta syväveto mahdollistaa ohuemmat seinät. Tyypilliselle 50 mm × 30 mm × 10 mm kotelolle:

• Alumiini (1.0mm seinä) → ~27g
• Ruostumaton teräs (0,4mm seinä) → ~34g

Ruostumaton osa on vain 26 % raskaampaa, ei 190 %, kuten raakatiheys antaa ymmärtää. Ja ruostumattomasta teräksestä valmistettu kotelo on huomattavasti vahvempi, mikä mahdollistaa urittomat mallit, jotka yksinkertaistavat puhdistusta.

Xiamen Lijingda Precision Stamping Co., Ltd. on erikoistunut tällaisiin ohutseinäisiin syvävedettyihin koteloihin. Niiden 500 tonnin puristimet yhdistettynä optiseen PG-hiontaan muottien tarkkuuden takaamiseksi, saavuttavat ±0,02 mm:n seinämän paksuustoleransseja, mikä on kriittistä vedenpitävien lääketieteellisten laitteiden tiivistetiivisteille.

Milloin vaihtaa ruostumattomaan teräkseen

Harkitse ruostumattomasta teräksestä valmistettuja syvävedettyjä koteloita, jos:

• Laitteesi vaatii >500 autoklaavisykliä.
• Kotelo on usein pudonnut tai kolhiintunut (kirurgiset tilat, kenttäklinikat).
• Tarvitset erinomaisen EMI/RFI-suojauksen (lähellä MRI:tä, radiotaajuusablaatiota).
• Kemialliset desinfiointiaineet syövyttävät nykyisen alumiinipinnan.
• Haluat saumattoman, bakteereilta suojatun sisäpinnan.

Käytä alumiinia, jos:

• Laite on kertakäyttöinen tai rajoitettu käyttö (<50 sykliä).
• Paino on ehdottoman kriittinen (esim. miniatyyri implantoitava ohjain, jonka budjetti on <10g).
• Tuotantomäärä ylittää 500 000 vuodessa ja työkalujen kulumisesta tulee kustannuskysymys.

Mitä vaaditaan syväpiirustuksen toimittajalta

Kaikki leimaamot eivät pysty valmistamaan lääketieteellistä ruostumattomasta teräksestä valmistettuja syvävedettyjä koteloita. Etsiä:

• Tarkkuuslaitteet– Japanilaiset hidaslankaiset EDM- ja PG-optiset hiomakoneet stanssaukseen (Xiamen Lijingdassa on 6 hidasta lankaleikkuria ja PG-hiomakonetta).
• Prosessinaikainen puhdistus– Hiilivety-ultraäänipuhdistuslinjat vetovoiteluaineiden poistamiseen (lääketieteellisen puhtauden vaatima alle 1 mg jäännöstä osaa kohti).
• Testausvälineet– Vähintään 10 tarkkuustesteriä CMM:lle, pintakäsittelylle ja vuotojen havaitsemiselle.
• Sertifikaatit– CE/UL kaikille integroiduille pistorasiaille tai sähköominaisuuksille (Xiamen Lijingdan oman tuotemerkin siooan teollisuuspistorasialla on CE/UL).
• Kokea– Yli 15 vuotta tarkkuusleimauksessa autoissa, rautateissä ja elektroniikassa – vahva lääketieteellisen luotettavuuden edustaja.

Xiamen Lijingda Precision Stamping Co., Ltd. (ja sen 2014 sisaryhtiö) palvelee ilmailu-, uusien energia-autojen ja lääketieteen aloja. Heidän T&K-tiiminsä työskentelee rutiininomaisesti syvävedetyillä koteloilla, joiden seinämäpaksuus on 0,3 mm, 304 ja 316 litrassa. Lääketieteellisten laitteiden OEM-valmistajille tämä tarkoittaa toimittajaa, joka ymmärtää ohutseinäisen ja erittäin tarkan ruostumattoman teräksen muovauksen.

Testauksen arvoinen materiaalimuutos

Alumiini ei katoa lääkinnällisistä laitteista. Mutta sovelluksiin, jotka vaativat pitkäikäisyyttä, sterilointikestävyyttä ja iskunkestävyyttä, ruostumaton terässyvävedetyt kotelotovat vakuuttava vaihtoehto. Nykyaikainen monivaiheinen syväveto ja välihehkutus ovat kaventaneet painoeroa ja laajentaneet suorituskykyä. Lääketieteellisten laitteiden insinöörien tulisi pyytää näytekoteloita, jotka on valmistettu 0,4 mm 316 litrasta, ja suorittaa omat autoklaavisyklinsä - tulokset yllättävät usein skeptikot.

Kun alumiinikotelosi rikkoutuu ennenaikaisesti, älä vain suunnittele samaa geometriaa uudelleen. Kysy asiantuntijalta kutenXiamen Lijingda Precision Stamping Co., Ltd.arvioidaksesi ruostumattomasta teräksestä valmistettua syvävedettyä versiota. Käytä taulukkoa 1 vertaillaksesi kustannuksia, painoa ja käyttöikää. Uudelleenkäytettävien lääketieteellisten instrumenttien seuraavan sukupolven tulee todennäköisesti olemaan ruostumatonta – ja syvävedettyä.
